一、軟啟動器的帶載能力

軟啟動器的帶載能力主要指過載能力。由于實際工作制的不同，軟啟動器實際帶載情況也不同。例如，在起動過程中一般將承受2-4倍的額定電流，時間通常在60S以?xún)?nèi)，因此，對于長期工作制來說，軟起動器在起動過程中實際屬于短時過載工作；而對于重復短時工作制來說，軟啟動器在起動過程中實際屬于長時過載工作。由于電力半導體器件（晶閘管）的熱容量很小，因此裝置的過載能力主要決定于電力導體器件的過載能力和軟起動器的散熱能力。

軟起動器的過載能力，一般是按以下原則設計的：

1、持續時間超過15min的過載，一般按連續負載條件設計。

2、持續時間不超過15min的過載，根據晶閘管器件的瞬態熱阻抗曲線核算器件結溫的方法來計算器件的過載能力并選擇器件。

因此，在選擇軟起動器時，應查閱其相關說明，明確其產品所適用的額定工作制和適用的相關標準，以此來確定其產品實際帶載能力。

注意：一般來說，晶閘管容量越大，散熱器尺寸越大，散熱風機越大，則相應軟啟動器的帶載能力越強。當然，相應設備的體積、成本越高。對于電力電子設備，同等容量下，決不是體積越小越好，這一點是應當引起注意的。

二、軟啟動器的容量選擇

軟啟動器容量的選擇原則上應大于所拖動電動機的容量。

軟啟動器的額定容量通常有兩種標稱，一種按對應的電動機功率標稱，另一種按軟起動的允許最大工作電流標稱。

應注意以下兩點：

1、以所帶動電動機的額定功率標稱，則不同電壓等級的產品其額定電流不同。例如，75KW軟啟動器，其電壓等級若為AC380V，則其額定電流為150A，其電壓等級若為AC660V，則其額定電流為100A。

2、以軟啟動器允許最大工作電流來標稱，則不同電壓等級的產品其額定容量不同。例如，160A軟啟動器，電壓等級若為AC380V，則額定容量為75KVA；電壓等級若為AC660V,則其額定容量為132kva。

軟起動容量的選擇還應綜合考慮，如軟啟動器的帶載能力、工作制、環境條件、冷卻條件等。

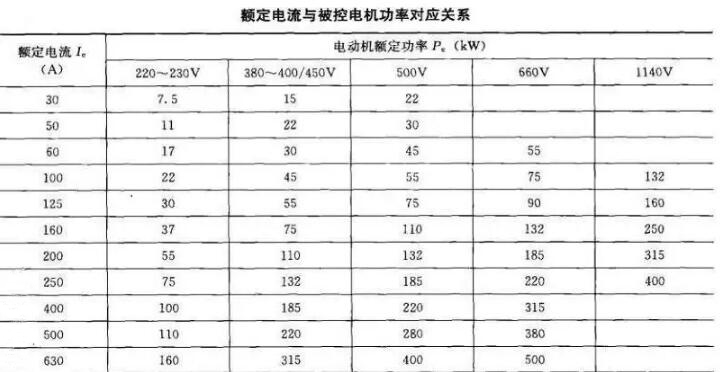

額定電流與被控電動機功率的對應關系推薦按下表選取。

注意：本表所列電動機是四級電動機

這里需要進行說明的是：作為一個通用原則，電動機全電壓堵轉轉矩比負載起動轉矩搞得多，則越便于對起動過程的控制；但單純提高軟啟動器的容量而不加大電動機容量是不能夠提高電動機的起動轉矩的。

三、必須加大容量的場合

必須加大軟啟動器容量的情況主要有以下幾種：

1、在線全壓運行的軟啟動器或使用了節能控制方式的軟啟動器經常處于重載狀態下運行。由于軟啟動器的額定電流與相同檔次的電動機相比，電流裕量比較小。因此，如果電動機經常在重載狀態下運行時，其運行電流極易超過軟啟動器的額定電流，在運行期間可能引起軟啟動器過載，所以軟起動器的容量應當適當加大。

2、電動機用于連續變動負載或斷續負載，且周期較短，在這種情況下，電動機是不允許短時間過載運行的，否則，運行期間可能引起軟啟動器過載，所以軟啟動器的容量應當適當加大。

3、電動機用于重復短時工作制，且周期小于廠家規定的起動時間間隔，則在起動期間可能引起軟起動過載，所以軟啟動器的容量應適當加大。

4、有些負載過于沉重，或者電網容量太小，起動時，電動機起動時間太長，使軟啟動器過載跳閘，則在電動機不致?lián)p壞的前提下，可適當放大軟啟動器的容量。

5、對加速時間有特殊要求的負載，電動機加速時間的長短是一個與慣性大小有關的相對概念。某些負載要求較短的加速時間，電動機的加速電流將比較大，這時可以適當放大軟啟動器的容量來解決。

6、過渡過程有較大沖擊電流的負載，可能導致過電流保護動作，這時可以適當放大軟啟動器的容量來解決。

（來源電子書《電動機軟啟動器入門與應用實例》劉利 王棟編著）
